Невозможно представить жизнь современного человека без мобильной связи. Это и оперативное решение вопросов бизнеса, и контакты с близкими, и постоянно доступный мобильный интернет. Данные удобства стали настолько привычными в нашей повседневной жизни, что малейший сбой в системе может привести к непредсказуемым последствиям. Мобильная связь полноценно работает, только пока есть сигнал от сети. Поэтому к надежности питающего напряжения объектов связи предъявляются более строгие требования, чем для бытовых потребителей. Элементы мобильной сети, такие как базовые станции (BS) и контроллеры базовых станций (BSC), также не являются исключением, и их электроснабжению уделяется особое внимание при проектировании и установке.
В связи с этим выбор схемы электроснабжения и комплектации оборудования для обеспечения электропитанием объекта – это одна из самых ответственных задач при проектировании объекта. Без надежного питания телекоммуникационного оборудования оператор может не только получить прямые финансовые убытки, но и снизить свой рейтинг надежности у потребителей.
Выбор аккумуляторных батарей для базовых станций
При нарушении электроснабжения базовых станций для обеспечения их функционирования используются аккумуляторные батареи. EnerSys для удобства клиентов предоставляет специальный сервис – программу по подбору АКБ (BatterySizingProgram (BSP)). В личном кабинете заказчик может самостоятельно под свой проект рассчитать все подходящие батареи и подобрать стеллажи при необходимости. В программе вводятся все необходимые параметры, от которых зависит расчет: область применения, конкретное назначение батареи, электрохимическая система, исполнение (закрытого типа или герметизированные), конечное напряжение разряда и т. д. После ввода данных, на практике требующего всего 3-5 минут, клиент получает бланк со всеми подходящими вариантами батарей и решений.
Стационарные аккумуляторы должны обеспечить автономное питание станции не менее 4 ч согласно отраслевым стандартам, принятым в РФ. Обычно этого времени достаточно для регламентного или аварийного ремонта. Также за это время сотрудники эксплуатации базовых станций успеют выяснить причины отсутствия электропитания и принять меры по их устранению.
Практически все стойки электропитания имеют двухступенчатую защиту. Всё оборудование работает от 48 В постоянного тока. Выпрямители заряжают АКБ и питают нагрузку. Нагрузка на базовых станциях мобильной связи делится на два вида:
PL (priority load) – приоритетная нагрузка. Включает в себя каналообразующее оборудование для оптических каналов, датчики, аварийное освещение.
NPL (no priority load) - неприоритетная нагрузка. Это обеспечение работы базовой станции: оборудование для обработки оцифрованных абонентских сигналов, усилительные радиоголовы (RRH) и т. п.
При отключении внешнего питания 380 В выпрямители отключаются. Всю нагрузку берут на себя АКБ. Они постепенно разряжаются, и через пару часов напряжение достигает первого порога. Срабатывает контактор, который отключает неприоритетную нагрузку (NPL). Затем ещё несколько часов спустя срабатывает контактор BLVD (battery) и отключает уже сами АКБ, чтобы предотвратить глубокий разряд, который может нанести аккумуляторам необратимые повреждения. В таком случае отключается все оборудование приоритетной нагрузки: транзитные транспортные каналы и все датчики.
Если сервисные инженеры не наладили электроснабжение в установленное время, стандартным является следующее развитие событий. Если станция является приоритетной, к примеру, она единственная на обширной территории или служит в качестве транзитной для других близлежащих станций связи, то для восстановления аварийного электропитания к ней будет оперативно доставлена дизель-генераторная установка (ДГУ). Благодаря генератору будет восстановлен заряд батарей и оборудование для связи продолжит свою работу.
В отдельных случаях подключение или доставка внешнего источника питания невозможна, поэтому специалисты оператора связи всеми силами стараются добиться восстановления энергоснабжения по стандартной схеме.

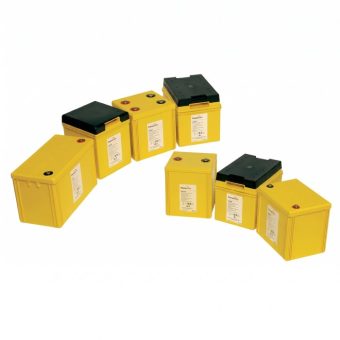

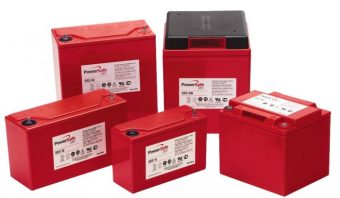

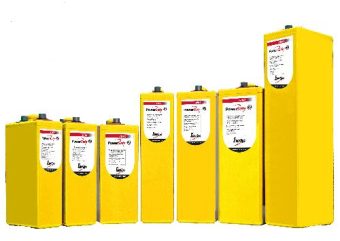

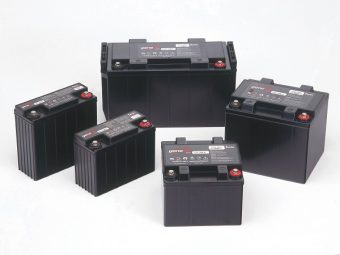

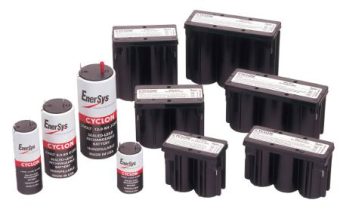

Аккумуляторы для телекоммуникаций и связи
